烧毛机,烧毛机火口



涤棉混纺织物前处理离不开烧毛机


 涤棉混纺织物前处理离不开烧毛机

  聚酯纤维与棉纤维的理化性质不相同,在染整加工时,两者应兼顾,纤维混纺比例不同时应有相应的工艺。由于目前涤棉混纺织物是在棉织物染整工艺基础上进行,工艺流程及设备安装路线也大体相似,因此带来一些不便之处。分述于下。

  1.烧毛棉织物前处理工艺是先烧毛后退浆、煮练。涤/棉织物虽然也将烧毛列在退煮之前,但可能带来不利之点,如聚酯纤维没有来得及烧掉,受高热形成小溶珠散布在织物表面,在用某些分散染料染色时会因此产生色点;涤/棉织物常用PVA浆料上浆,经烧毛高温作用后退浆时PVA较难退掉,织物上油污也将会固着,影响织物白度。但由于坯布烧毛的工序顺当,管理方便,烧毛机的清洁要求不高,除了个别漂白涤/棉品种在练漂后烧毛,及个别深色卡其在染后烧毛外,坯布烧毛仍是切实可行的。

  烧毛时布身温度要求低于180℃,温度过高,则布幅收缩过大,手感发硬粗糙,强力下降甚至脆损。对稀薄、网眼、提花织物更应引起注意。

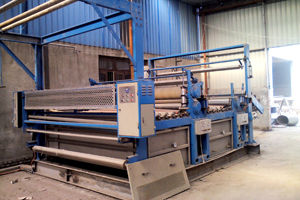

  烧毛机仍以气体烧毛机为好,用于涤/棉织物的烧毛机火口上方有冷流水辊筒,烧毛时织物在辊筒上包绕,可吸去布身热量,降低布身温度。火口还可转动,针对不同织物采取不同的火口角度,如切线烧毛、透烧、直烧等。烧毛后落布时布身温度应在50℃以下,可用冷风或绕经大冷水辊降温或喷雾降温。干落布应加装静电消除器以免落布不齐,或者织物被卷绕到落布架上。

  2.退浆涤棉混纺织物多用PVA及其混合浆料上桨,退浆时可采用碱退浆。碱退浆工艺用烧碱5~1Og/L,润湿剂适量,80℃轧碱后堆置0.5~1h,热水(80~85℃)冲洗,冷水洗。水洗时水量要充分,防止退下的浆料重新吸附到织物上,影响染色,退浆率要求达到80%。氧化剂退浆可用亚溴酸钠1~2g/L,pH9.5~10.5,室温浸轧后堆15~2Omin,用3~5g/L烧碱于85~90℃碱洗,再用热水、冷水洗净。也可用烧碱—过氧化氢液退浆。

  3.煮练涤棉混纺织物上浆料以PVA为主时,可以退煮一次进行,若是浆料以淀粉为主时,仍应经酶退浆后再煮练。由于聚酯纤维耐碱性较差,煮练工艺应比棉织物煮练温和。目前涤棉混纺织物煮练方法有两种,一种是低浓度碱、高温汽蒸煮练工艺;另一种是碱浓度稍高、热堆置的工艺。煮练设备以平幅汽蒸设备为主,绳状煮练容易造成折皱,一般不用,但也有少数工厂用绳状煮练处理印花用中薄型坯布。目前生产上趋向用双氧水或亚氯酸钠进行快速煮漂一浴法,已取得初步成功。
